13162800现货|PDF|数据手册|价格|代理商[13162800替代|丝印|技术|方案开发]-亿配芯城

温馨提醒：图片仅供参考，商品以实物为准

型号： 13162800

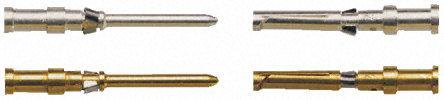

描述：压接触点，H-D 和 H-DD 和工具将机制的镀贵金属的铜合金压接触点扣入插头和插座插件。导线接受范围 0.5 至 2.5mm² ### 注备选压接工具，参见库存号 266-6860。下表中列出了与该备选压接工具配合使用的定位器（库存号 266-6882）。 ### 认可 SEV, UL, CSA ### 标准 VDE 0110//72, 0110b, 79, VDE 0627//86 ### H-D 和 H-DD 已装配的连接器是经测试符合 10A 250V 交流的型号，并包括以下特征：高密度触点负载在更小的外壳尺寸上提供更大功率和控制连接提供机械制触点，来实现可靠的互连和适用性。单独订购触点 HD 触点仅通过高质量的 8 点凹槽压接工具来简单高效地端接耦合的连接器具有 IP65 的保护等级插头和插座是可互换的，可通过所有插头建立单独的接地连接接地到金属体外壳尺寸 (mm) --- 类型 | 线路数目 | A | B | C | D | 压盖插头 | 7//8 | （参见附图） | | | | PG11 插头 | 15 | 53 | 63 | \- | \- | PG16 插头 | 25 | 58 | 79 | \- | \- | PG16 插头 | 40 | - | \- | 93 | 61 | PG21 插头 | 64 | \- | \- | 119.5 | 70 | PG21 表面插座 | 15 | 76 | 48 | 64 | 52 | PG16 表面插座 | 25 | 92 | 64 | 80 | 57 | PG16 表面插座 | 40 | 141 | 105 | 117 | \- | PG21 表面插座 | 64 | 167 | 132 | 143.5 | \- | PG21 面板插座 | 15 | 76 | 70 | 81 | \- | 面板插座 | 25 | 92 | 86 | 96 | \- | 面板插座 | 40 | 141 | 103 | 113 | \- | 面板插座 | 64 | 167 | 130 | 140 | \- | 路： | 7//8 路，塑料体 ---|--- | 15、25、40、64 金属体工作电流 | 最大 10A 工作电压 | 250V a.c. 测试电压 | 4kV 有效电压触点电阻 | ≤2mΩ 温度范围 | -40°C 至 +125°C 环境评级 | 7 路 | IP65 15 路和 25 路 | IP65 25 路、40 路和 64 路 | IP65 警告 * 连接器不应该在电力负载下耦合和退耦。通过使用编码选件，可防止并排安装的相同或不同系列连接器的不正确匹配。

品牌： EPIC

封装：

货期：

包装方式：

标准包装数： 1

5-49:

￥ 29.2032

50-199:

￥ 27.9552

200-499:

￥ 27.2563

500-999:

￥ 27.0816

1000-2499:

￥ 26.9069

2500-4999:

￥ 26.7072

5000-7499:

￥ 26.5824

≥7500:

￥ 26.4576

价格	￥ 29.2032	￥ 27.9552	￥ 27.2563	￥ 27.0816	￥ 26.9069
起批量	5-49	50-199	200-499	500-999	1000-2499

运费：有货运费价格：¥13.00

数量：

库存(4747) 起订量(5)

加入购物车立即购买

欢迎使用亿配芯城AI助手

芯片AI顾问

技术参数/额定电流：	10 A
技术参数/额定电压：	250 VAC
其他/附件类型：	触点
其他/性别：	公插
其他/额定电流：	10A
其他/额定电压：	250 V 交流
其他/系列：	H-D
其他/使用于：	大负荷电源连接器
符合标准/RoHS标准：
