英飞凌拓展抗辐射 MOSFET 芯片产品线

文章图片

英飞凌科技旗下的 IR HiRel 公司,为满足下一代 “新太空”(NewSpace)项目需求,成功拓展了其抗辐射(rad - tolerant)MOSFET 产品组合。新推出的一款 P 沟道器件,专为近地轨道(LEO)航天应用打造,为工程师提供了兼具成本效益与高性能的解决方案。1744449157593931.png

新型 P 沟道 MOSFET 亮点突出

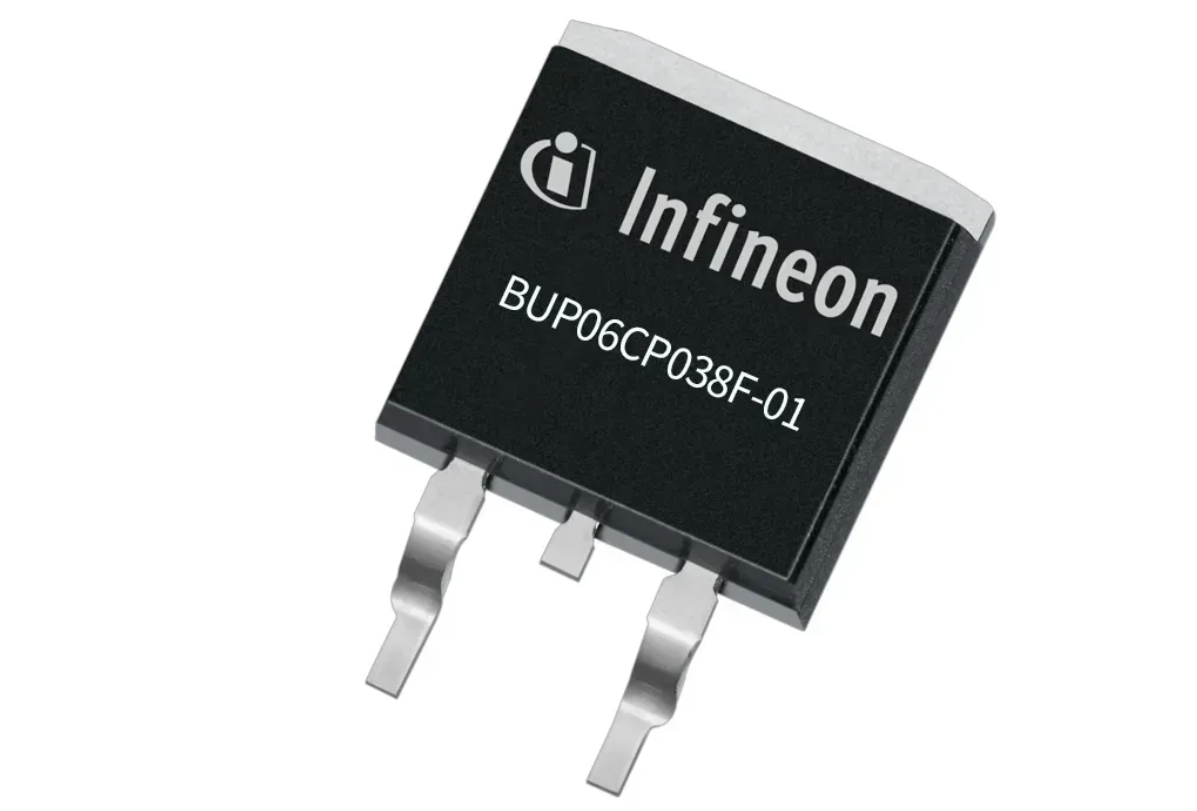

这款 60V 的 P 沟道 MOSFET(型号 BUP),补充了英飞凌现有的 60V 和 150V N 沟道器件 。与传统抗辐射加固器件不同,它采用塑料封装,显著降低成本,还能通过标准制造工艺实现高产量生产 。该器件依据 AEC - Q101 标准相关测试完成空间应用认证,历经逸气、盐雾等严格测试。其单粒子效应(SEEs)评定为 46 MeV・cm²/mg LET,总电离剂量(TID)30 到 50 krad(Si),工作温度范围为–55°C 到 175°C 。它导通电阻 38 毫欧,最大电流能力 35A,采用 PG - TO252 - 3 表面贴装塑料封装,便于集成。

技术与产品组合优势显著

英飞凌运用先进技术,如 N 沟道 MOSFET 中的专利 CoolMOS 超级结技术,使 FET 开关性能更优 。公司不断丰富产品组合,目前提供四款针对特定应用优化的 N 沟道 MOSFET(60V 和 150V 版本)及 60V P 沟道 MOSFET ,给予工程师更多选择。此外,英飞凌还积极拓展抗辐射产品系列,开发门极驱动器和氮化镓 HEMT 。1744449176651436.png

制造与认证确保品质

英飞凌的功率组件在成熟生产基地制造,N 沟道器件于德国德累斯顿前端制造,P 沟道 MOSFET 在马来西亚居林生产,后端生产和组装在亚洲(马来西亚马六甲和印度)进行,利用汽车级生产线保障质量,优化成本与交货期 。所有抗辐射功率分立器件依据 AEC - Q101 Rev. E 标准认证,通过逸气、盐雾等关键测试,满足可靠性要求,降低成本。1744449169786695.jpg

应用广泛,未来可期

P 沟道 MOSFET 典型应用于功率管理电路、DC/DC 转换器、电池充放电和开关电源等 。英飞凌持续投资扩展抗辐射产品家族,未来将推出低侧门极驱动器和 30V P 沟道 MOSFET 。公司提供 SEE 和 TID 认证测试报告、SPICE 模型(P 沟道 MOSFET 模型即将发布)及半桥配置评估板,助力工程师设计。

英飞凌通过创新产品与技术,为商业太空应用提供了性能、成本与可用性平衡的功率管理方案。亿配芯城ICGOODFIND将持续关注英飞凌及行业动态。
